Préparer au mieux votre installation
Quoi de mieux que de connaître ce que vous trouverez dans le carton d’emballage de votre Beem Kit pour vous familiariser avec lui :
1. Les composants principaux
Conçu pour être tout-en-un, vous trouverez dans chacune des déclinaisons des kits Beem :
-
4 panneaux solaires au motif floral ou classique
-
4 supports de fixation au mur ou au sol
-
4 gabarits d’installation pour le Beem Kit mural
-
la visserie
-
le guide d’installation et la documentation technique en version papier
2. Les différents câbles
Vous avez 2 types de câbles :
➡️ Les câbles DC qui sont situés entre les panneaux et l'onduleur
Concernant les câbles DC, vous allez retrouver les 2 câbles qui sortent de chacun des panneaux pour les relier entre eux et avec la rallonge solaire MC4.
Ces câbles permettent de former une boucle pour que l’électricité des panneaux puisse circuler d’un panneau à un autre jusqu’à l'onduleur.
Les câbles qui sortent des panneaux mesurent 75cm.

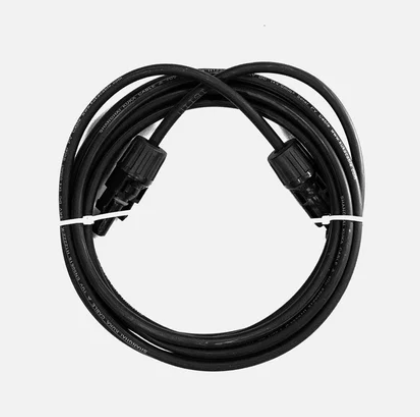

La rallonge solaire MC4 mesure 3M car elle va vous permettre de relier le panneau de l'onduleur à celui qui est le plus éloigné.
Le ou les câbles AC situés après l'onduleur jusqu'à votre prise domestique
Si votre prise est située à moins de 10m, le câble de votre Beembox sera suffisant pour brancher votre installation.
Le boîtier blanc que vous pouvez voir correspond à notre Beembox, le compteur intelligent de votre production par connexion Wi-Fi.

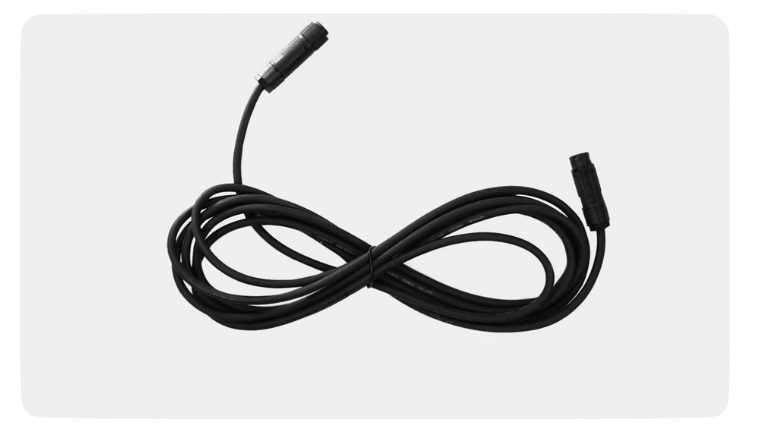

En revanche, si votre prise est située à plus de 10m, une rallonge AC est recommandée.
Nous en avons de 3 tailles :
-
5m
-
10m
-
20m

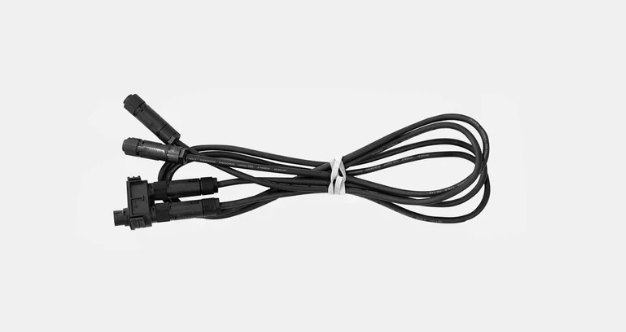

Enfin, si vous avez plusieurs Beem Kits, vous aurez le câble extension. Il mesure 3m.
C'est le câble qui vous permet d'interconnecter plusieurs Beem Kits ou Station Beem On ensemble.
Sachez que vous pouvez rallonger ce câble avec une rallonge AC si vos installations Beem sont plus éloignées que 3m.
📎 Annexe
Retrouver les versions PDF des Guides d’Installation et Documentations Technique de chacun des Beem Kits
