Installation de la Station Beem On sur un toit de cabanon ou un abri de jardin

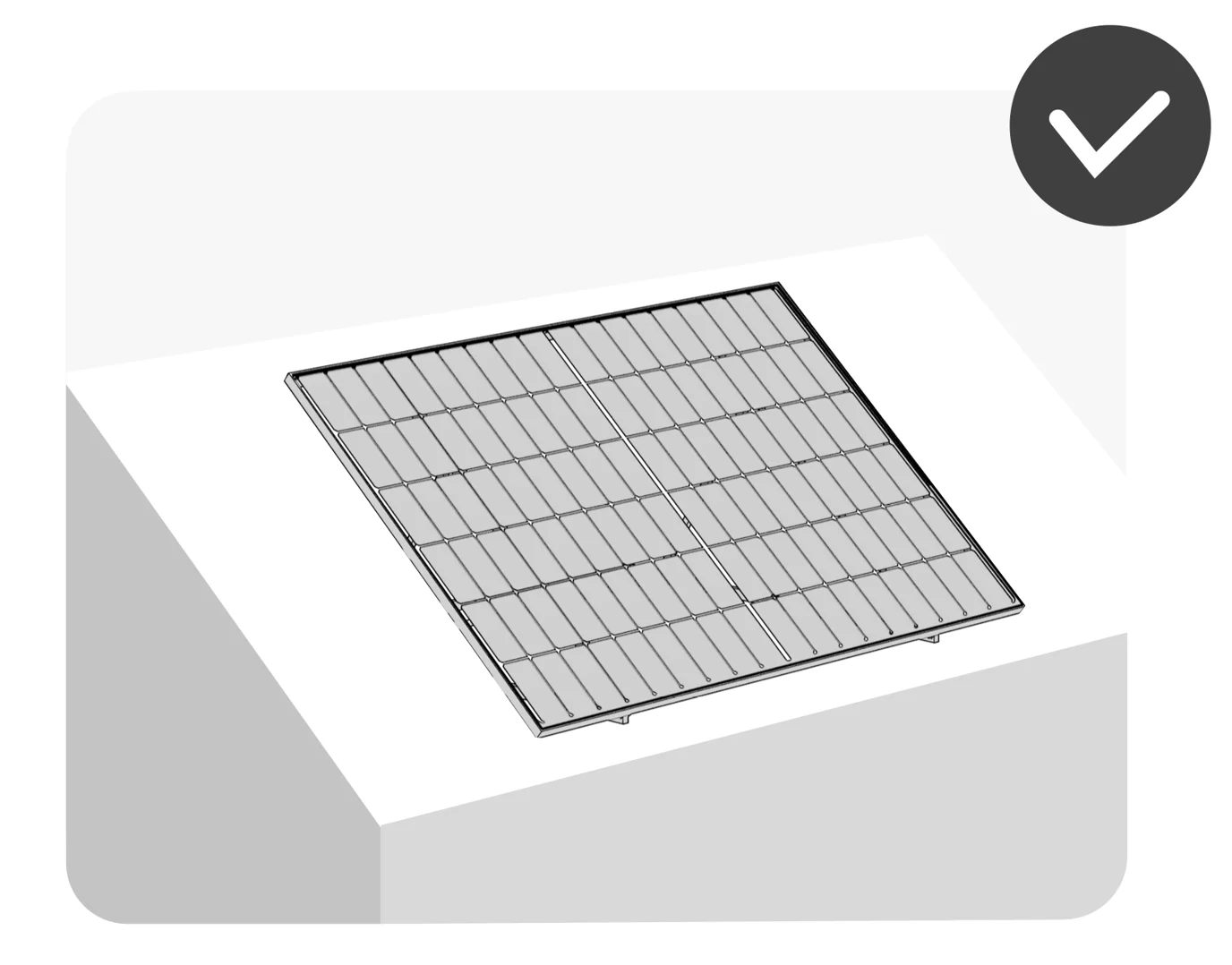

Il est possible d’installer votre Station Beem On sur un toit plat ou légèrement incliné de faible hauteur, comme un cabanon ou un abri de jardin.
⚠️ Attention : l’installation sur un toit d’habitation n’est pas couverte par la garantie étant donné que nos support ne sont pas adaptés aux contraintes spécifiques des toitures d’habitation.
Il est indispensable d’utiliser des systèmes de fixation adaptés afin de préserver l’étanchéité et l’isolation de votre toiture.
1. Précautions à prendre avant l’installation ☝️
Pour les toits de cabanon ou d’abri de jardin réalisés en tuiles ou sur des surfaces irrégulières, il est recommandé de prévoir un support intermédiaire afin d’assurer une fixation stable et sécurisée de votre Station Beem On.
Vous pouvez notamment réaliser un châssis en bois permettant de surélever la station afin de :
- garantir une bonne ventilation de l’onduleur situé à l’arrière du panneau ;
- éviter la stagnation d’eau au niveau des câbles et des connectiques ;
- assurer un meilleur maintien de la station sur une surface adaptée.
2. Matériel nécessaire et recommandations de fixation 🛠️
Pour une installation sur une surface lisse et stable, nous recommandons :
- une fixation en 4 points, en utilisant les trous prévus à cet effet sur le support ;
- des goujons d’ancrage adaptés à la nature de votre support (béton, bois, métal, etc.) ;
- l’utilisation des brides de verrouillage fournies afin de maintenir correctement la station.

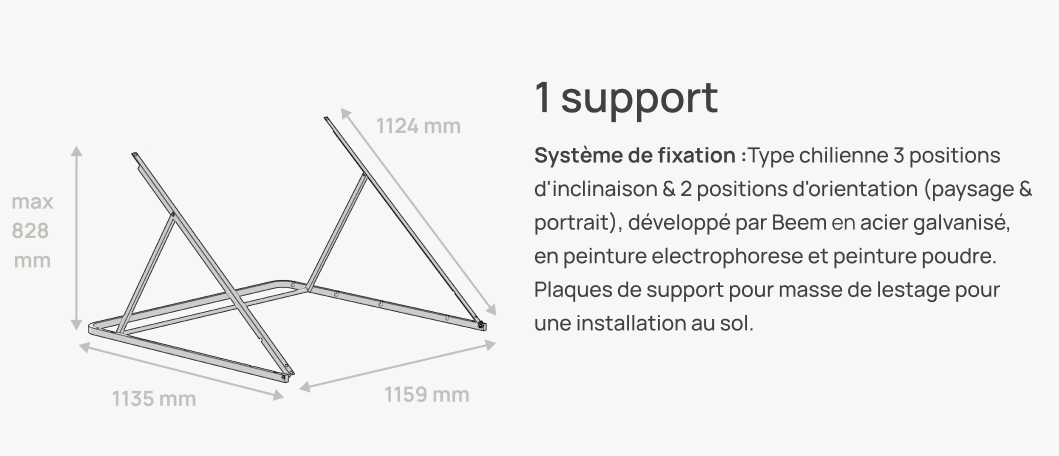

Vous trouverez ci-dessous les dimensions du support de fixation ainsi qu’un zoom sur les vis et chevilles recommandées :
3. Annexes 🖇️
Retrouvez également nos documents d’accompagnement :
