Contexte
Dans le cadre d'une installation en autoconsommation Plug & Play, les directives françaises recommandent un maximum de 900W installé par circuit électrique.
Débranchez votre Beembox de la prise murale avant d'ajouter une extension 🔌.
📄 Point d'attention administratif
Dans le cadre de l'agrandissement de votre installation, veuillez noter que vous devez refaire une nouvelle déclaration CACSI (Convention d'AutoConsommation Sans Injection) auprès de votre gestionnaire de réseau en indiquant l'ensemble de votre puissance de production.
Et concrètement, à quoi ça ressemble ? ⚡️
Les différents types de configuration
Vous pourrez brancher jusqu’à 3 Beem Kits 300W ensemble ce qui vous permet d’atteindre la limite de 900W, soit le maximum recommandé par circuit électrique dédié.
Celui-ci devrait être protégé par un disjoncteur de 20A avec câbles de 2.5mm²
💡 Si vous avez plus de 3m entre 2 Beem Kits, sachez que vous pouvez rajouter une rallonge AC afin de couvrir cette distance
1. Configuration en ligne

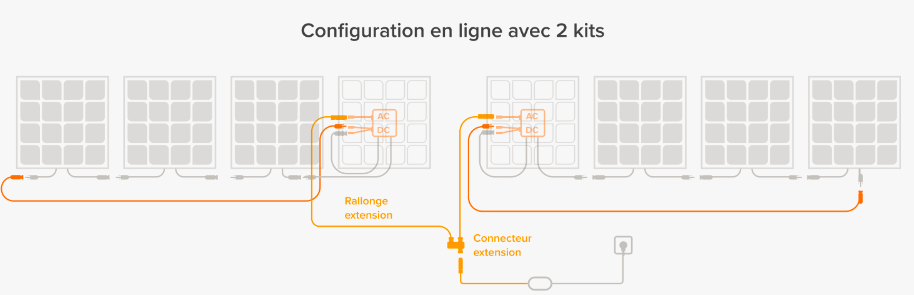

Pour 2 Beem Kits de 300Wc, mettre les onduleurs côte à côte :

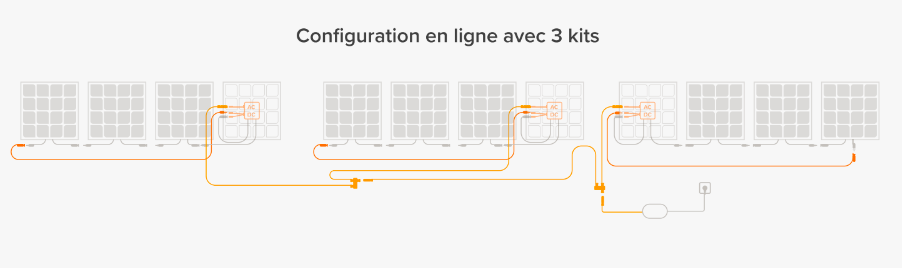

Pour 3 Beem kits de 300Wc, on vous présente le placement idéal des 3 onduleurs :
2. Configuration en plusieurs rangées
Lorsque placer les 4 panneaux de votre Beem Kit en carré ou bien plusieurs de vos Kits sur 2 rangées, il est important de faire attention aux ombres projetées des panneaux entre eux

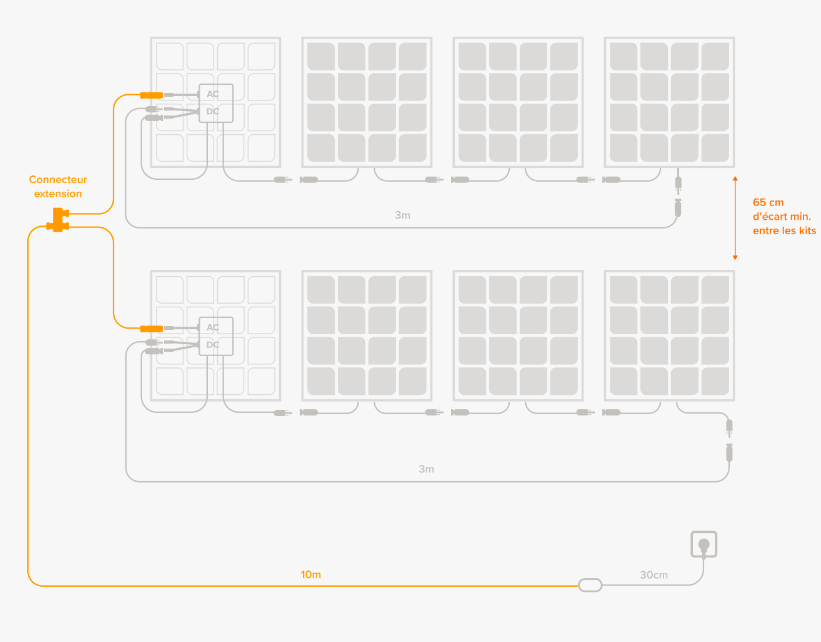

Branchement de 2 Beem Kits au mur :

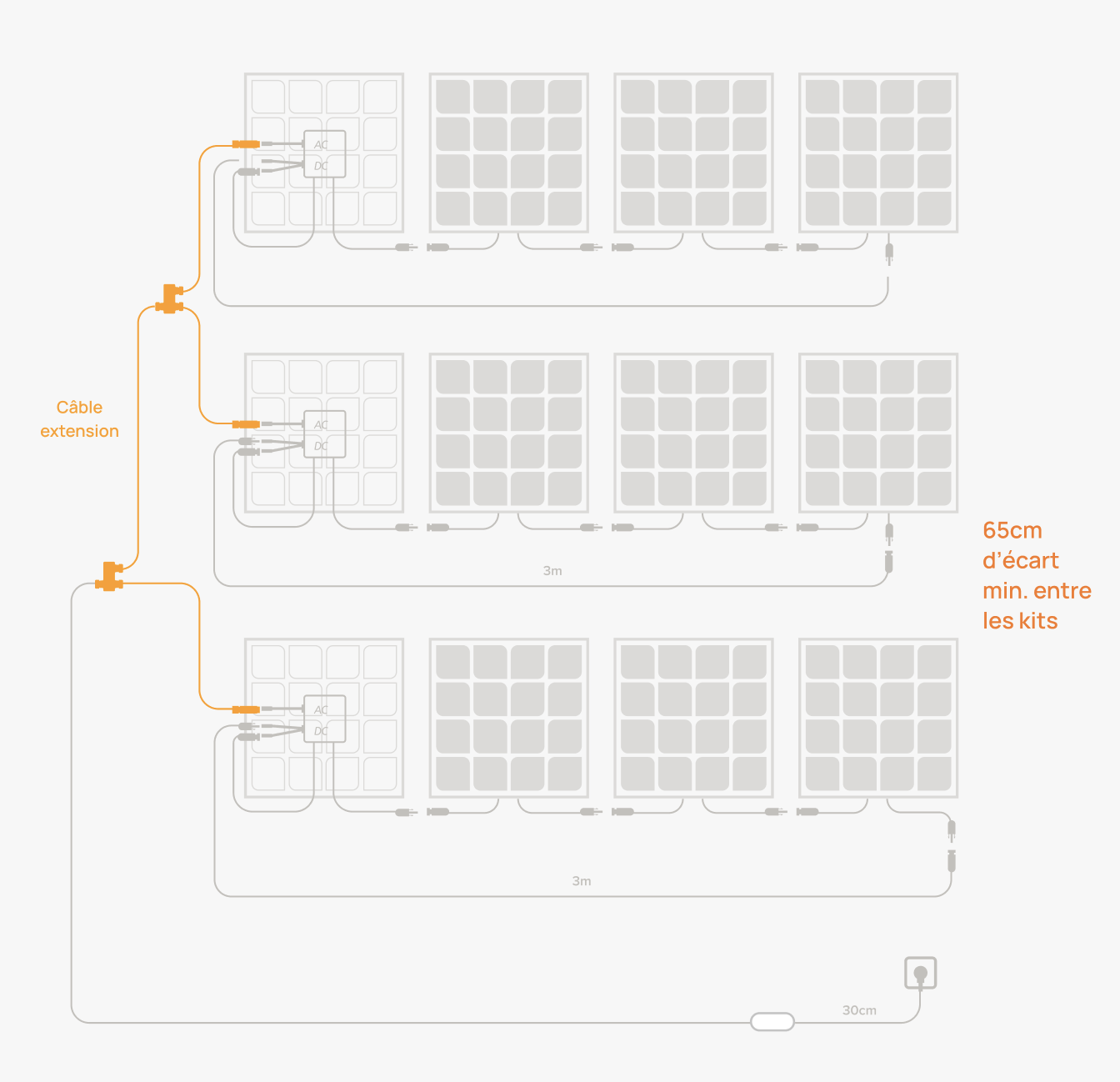

Branchement de 3 Beem Kits au mur :

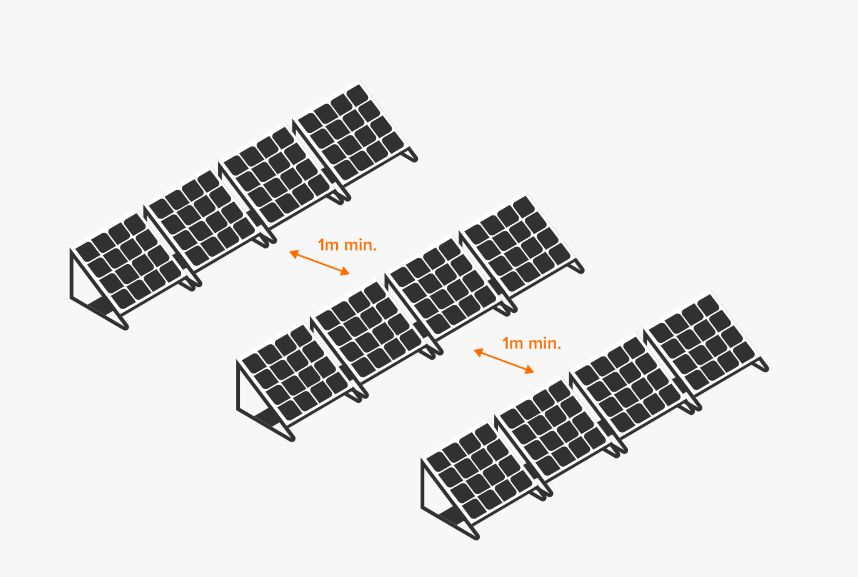

Espacement nécessaire pour les Beem Kits au sol :
